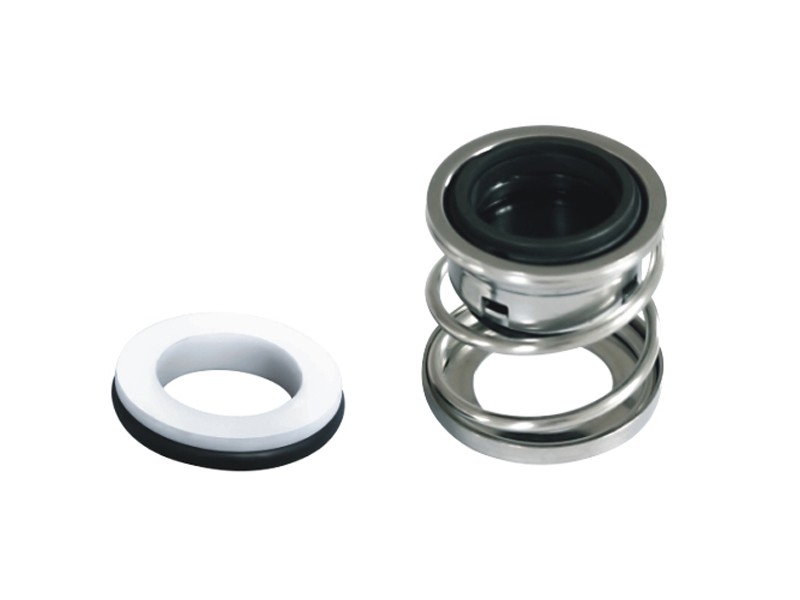

ZY T1
適用范圍
溫度:-40~150℃
口壓力: ≤1.4MPa
口線速度: ≤13m/sec
用途
泵類、攪拌器和其它旋轉軸設備，用于油水及其它弱腐蝕性溶液
結構特點
結構簡單、緊湊。
為非推進型橡膠波紋管結構，密封性能更為可靠。
波紋管和靜環墊有丁腈橡膠和氟橡膠兩種選擇，丁腈橡膠耐油性能及抗老化性能好，氟橡膠耐熱及腐蝕性，耐老化性能好，可依工況選用。
安裝尺寸與克蘭1型一致。
溫度:-40~150℃
口壓力: ≤1.4MPa
口線速度: ≤13m/sec
用途
泵類、攪拌器和其它旋轉軸設備，用于油水及其它弱腐蝕性溶液
結構特點
結構簡單、緊湊。
為非推進型橡膠波紋管結構，密封性能更為可靠。
波紋管和靜環墊有丁腈橡膠和氟橡膠兩種選擇，丁腈橡膠耐油性能及抗老化性能好，氟橡膠耐熱及腐蝕性，耐老化性能好，可依工況選用。
安裝尺寸與克蘭1型一致。
- 描述
- 在線詢價
- 相關產品
描述

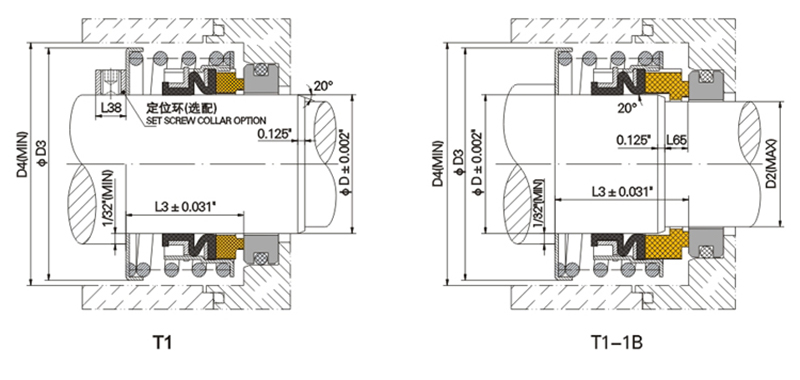

| T1/JOHN CRANE TYPE1 | ||||
|
密封尺寸 d(英寸) |
D3 | D4 | L3 | L38 |
| 1.000 | 1.812 | 2.000 | 1.000 | 0.375 |
| 1.125 | 1.937 | 2.125 | 1.062 | 0.375 |
| 1.250 | 2.062 | 2.250 | 1.062 | 0.375 |
| 1.375 | 2.250 | 2.437 | 1.125 | 0.375 |
| 1.500 | 2.375 | 2.562 | 1.125 | 0.375 |
| 1.625 | 2.718 | 2.937 | 1.375 | 0.375 |
| 1.750 | 2.750 | 3.062 | 1.375 | 0.375 |
| 1.875 | 2.875 | 3.187 | 1.500 | 0.375 |
| 2.000 | 3.000 | 3.312 | 1.500 | 0.375 |
| 2.125 | 3.250 | 3.625 | 1.687 | 0.500 |
| 2.250 | 3.375 | 3.750 | 1.687 | 0.500 |
| 2.375 | 3.500 | 3.875 | 1.812 | 0.500 |
| 2.500 | 3.625 | 4.000 | 1.812 | 0.500 |
| 2.625 | 3.875 | 4.312 | 1.937 | 0.500 |
| 2.750 | 4.000 | 4.437 | 1.937 | 0.500 |
| 2.875 | 4.125 | 4.562 | 2.062 | 0.500 |
| 3.000 | 4.250 | 4.687 | 2.062 | 0.500 |
| 3.125 | 4.562 | 5.000 | 2.187 | 0.500 |
| 3.250 | 4.687 | 5.125 | 2.187 | 0.500 |
| 3.375 | 4.812 | 5.250 | 2.187 | 0.500 |
| 3.500 | 4.937 | 5.500 | 2.187 | 0.500 |
| 3.625 | 5.125 | 5.687 | 2.312 | 0.562 |
| 3.750 | 5.250 | 5.812 | 2.312 | 0.562 |
| 3.875 | 5.437 | 6.000 | 2.312 | 0.562 |
| 4.000 | 5.562 | 6.125 | 2.312 | 0.562 |
| T1-1B/JOHN CRANE TYPE 1B | |||||
|
密封尺寸 d(英寸) |
D2 | D3 | D4 | L3 | L65 |
| 1.000 | 0.875 | 1.812 | 2.000 | 1.312 | 0.343 |
| 1.125 | 1.000 | 1,937 | 2.125 | 1.375 | 0.343 |
| 1.250 | 1.125 | 2.062 | 2.250 | 1.375 | 0.343 |
| 1.375 | 1.250 | 2.250 | 2.437 | 1.437 | 0.343 |
| 1.500 | 1.375 | 2.750 | 2.562 | 1.437 | 0.343 |
| 1.625 | 1.500 | 2.718 | 2.837 | 1.750 | 0.437 |
| 1.750 | 1.625 | 2.750 | 3.062 | 1.750 | 0.437 |
| 1.875 | 1.750 | 2.875 | 3.187 | 1.875 | 0.437 |
| 2.000 | 1.875 | 3.000 | 3.312 | 1.875 | 0.437 |
| 2.125 | 2.000 | 3.250 | 3.625 | 2.062 | 0.500 |
| 2.250 | 2.125 | 3.375 | 3.750 | 2.062 | 0.500 |
| 2.375 | 2.250 | 3.500 | 3.875 | 2.187 | 0.500 |
| 2.500 | 2.375 | 3.625 | 4.000 | 2.187 | 0.500 |
| 2.625 | 2.500 | 3.875 | 4.312 | 2.312 | 0.562 |
| 2.750 | 2.625 | 4.000 | 4.437 | 2.312 | 0.562 |
| 2.875 | 2.750 | 4.125 | 4.562 | 2.437 | 0.562 |
| 3.000 | 2.875 | 4.250 | 4.687 | 2.437 | 0.562 |
| 3.125 | 2.875 | 4.562 | 5.000 | 2.562 | 0.625 |
| 3.250 | 3.000 | 4.687 | 5.125 | 2.562 | 0.625 |
| 3.375 | 3.125 | 4.812 | 5.250 | 2.562 | 0.625 |
| 3.500 | 3.250 | 4.937 | 5.500 | 2.562 | 0.625 |
| 3.625 | 3.375 | 5.125 | 5.687 | 2.687 | 0.625 |
| 3.750 | 3.500 | 5.250 | 5.812 | 2.687 | 0.625 |
| 3.875 | 3.625 | 5.437 | 6.000 | 2.812 | 0.625 |
| 4.000 | 3.750 | 5.562 | 6.125 | 2.812 | 0.625 |
