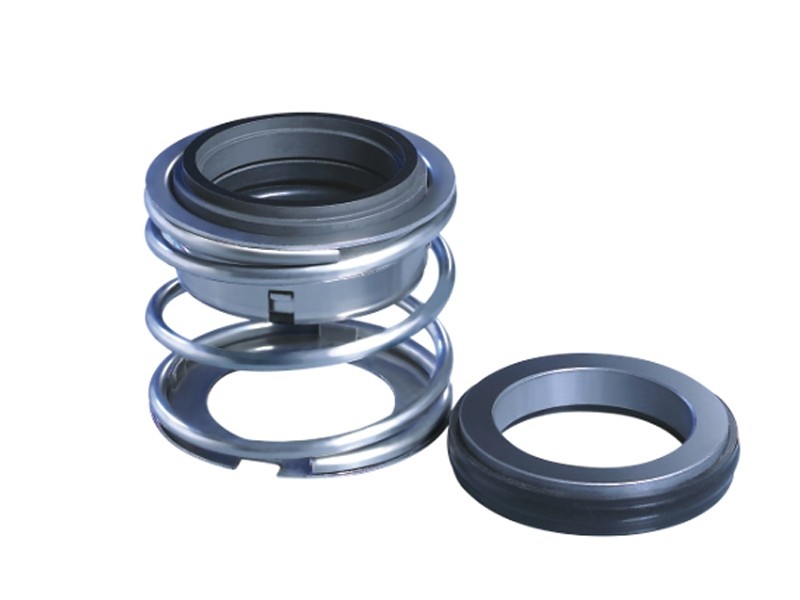

ZY 580
壓力: ≤1.4Mpa
溫度:-20~150℃
線速度 : ≤15m/sec
材料
動環(石墨/碳化硅/碳化鎢)
靜環(陶瓷/碳化硅/碳化鎢)
輔助密封(丁腈橡膠/氟橡膠/三元乙丙橡膠)
彈簧及其它零件(不銹鋼)
- 描述
- 在線詢價
- 相關產品
適用范圍
壓力: ≤1.4Mpa
溫度:-20~150℃
線速度 : ≤15m/sec
用途
適用于泵類、攪拌器、壓縮機和其它旋轉軸設備
介質
油類、水及其它弱腐蝕性溶液。
結構特點
單端面、單彈簧、非平衡型、橡膠波紋管結構;
非推進型橡膠波紋管結構，密封性可靠。
安裝尺寸符合IS030369、DIN24960和GB6556標準。
材料
動環(石墨/碳化硅/碳化鎢)
靜環(陶瓷/碳化硅/碳化鎢)
輔助密封(丁腈橡膠/氟橡膠/三元乙丙橡膠)
彈簧及其它零件(不銹鋼)

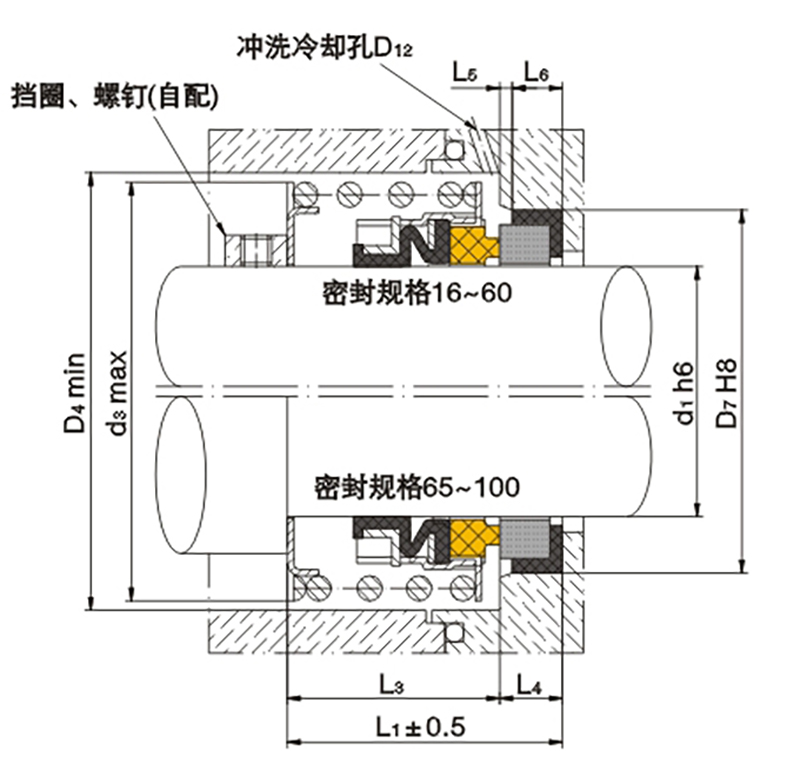

| ZY 580(公制) | ||||||||||
| 型號 | d1 | d3 | D4 | D7 | D12 | L1 | L3 | L4 | L5 | L6 |
| ZY 580-16 | 16 | 34.0 | 37 | 30 | 5 | 33 | 25 | 8 | 1.5 | 6 |
| ZY 580-18 | 18 | 36.8 | 40 | 32 | 5 | 33 | 25 | 8 | 2.0 | 6 |
| ZY 580-20 | 20 | 38.8 | 42 | 34 | 5 | 33 | 25 | 8 | 2.0 | 6 |
| ZY 580-22 | 22 | 41.5 | 45 | 36 | 5 | 33 | 25 | 8 | 2.0 | 6 |
| ZY 580-25 | 25 | 44.8 | 48 | 39 | 5 | 34 | 26 | 8 | 2.0 | 6 |
| ZY 580-28 | 28 | 48.5 | 52 | 43 | 5 | 34 | 26 | 8 | 2.0 | 6 |
| ZY 580-30 | 30 | 52.0 | 55 | 48 | 5 | 34 | 26 | 8 | 2.0 | 7 |
| ZY 580-35 | 35 | 57.0 | 60 | 53 | 5 | 40 | 30 | 10 | 2.0 | 8 |
| ZY 580-40 | 40 | 67.0 | 70 | 58 | 5 | 44 | 34 | 10 | 2.0 | 8 |
| ZY 580-45 | 45 | 73.0 | 76 | 63 | 5 | 46 | 36 | 10 | 2.0 | 8 |
| ZY 580-50 | 50 | 79.0 | 81 | 68 | 8 | 51 | 41 | 10 | 2.5 | 8 |
| ZY 580-55 | 55 | 84.0 | 87 | 73 | 8 | 53 | 41 | 12 | 2.5 | 10 |
| ZY 580-60 | 60 | 90.0 | 95 | 79 | 8 | 53 | 41 | 12 | 2.5 | 10 |
| ZY 580-65 | 65 | 98.5 | 104 | 86 | 8 | 61 | 49 | 12 | 2.5 | 10 |
| ZY 580-70 | 70 | 103.5 | 109 | 91 | 8 | 64 | 52 | 12 | 2.5 | 10 |
| ZY 580-75 | 75 | 110.5 | 116 | 96 | 8 | 64 | 52 | 12 | 2.5 | 10 |
| ZY 580-80 | 80 | 120.0 | 125 | 105 | 11 | 70 | 56 | 14 | 3.0 | 12 |
| ZY 580-85 | 85 | 125.0 | 130 | 110 | 11 | 70 | 56 | 14 | 3.0 | 12 |
| ZY 580-90 | 90 | 132.0 | 137 | 115 | 11 | 70 | 56 | 14 | 3.0 | 12 |
| ZY 580-95 | 95 | 137.0 | 142 | 120 | 11 | 70 | 56 | 14 | 3.0 | 12 |
| ZY 580-100 | 100 | 144.0 | 149 | 125 | 11 | 76 | 62 | 14 | 3.0 | 12 |
| ZY 580(英制) | ||||||||||
| 型號 | d1 | d3 | D4 | D7 | D12 | L1 | L3 | L4 | L5 | L6 |
| ZY 580-3/8' | 9.52 | 28.0 | 32 | 24.60 | 5 | 33.7 | 25 | 8.7 | 1.5 | 6 |
| ZY 580-1/2" | 12.70 | 32.0 | 35 | 27.80 | 5 | 33.7 | 25 | 8.7 | 1.5 | 6 |
| ZY 580-5/8" | 15.87 | 34.0 | 39 | 30.95 | 5 | 35.3 | 25 | 10.3 | 1.5 | 7 |
| ZY 580-3/4" | 19.05 | 38.8 | 43 | 34.15 | 5 | 35.3 | 25 | 10.3 | 2.0 | 7 |
| ZY 580-7/8" | 22.22 | 41.5 | 46 | 37.30 | 5 | 35.3 | 25 | 10.3 | 2.0 | 7 |
| ZY 580-1" | 25.40 | 44.8 | 50 | 40.50 | 5 | 35.3 | 25 | 10.3 | 2.0 | 7 |
| ZY 580-11/8" | 28.57 | 48.5 | 59 | 47.65 | 5 | 44.9 | 33 | 11.9 | 2.0 | 7 |
| ZY 580-11/4" | 31.75 | 57.0 | 62 | 50.80 | 5 | 44.9 | 33 | 11.9 | 2.0 | 7 |
| ZY 580-13/8" | 34.92 | 57.0 | 66 | 54.00 | 5 | 44.9 | 33 | 11.9 | 2.0 | 7 |
| ZY 580-11/2" | 38.10 | 67.0 | 70 | 57.15 | 5 | 44.9 | 33 | 11.9 | 2.0 | 7 |
| ZY 580-15/8" | 41.27 | 67.0 | 74 | 60.35 | 5 | 44.9 | 33 | 11.9 | 2.0 | 7 |
| ZY 580-13/4" | 44.45 | 73.0 | 77 | 63.50 | 5 | 52.9 | 41 | 11.9 | 2.0 | 7 |
| ZY 580-17/8" | 47.62 | 73.0 | 81 | 66.70 | 5 | 52.9 | 41 | 11.9 | 2.0 | 7 |
| ZY580-2" | 50.80 | 79.0 | 85 | 69.85 | 8 | 54.5 | 41 | 13.5 | 2.5 | 10 |
| ZY 580-2 1/8" | 53.97 | 84.0 | 88 | 73.05 | 8 | 54.5 | 41 | 13.5 | 2.5 | 10 |
| ZY 580-2 1/4" | 57.15 | 84.0 | 91 | 76.20 | 8 | 54.5 | 41 | 13.5 | 2.5 | 10 |
| ZY 580-2 3/8" | 60.32 | 90.0 | 94 | 79.40 | 8 | 54.5 | 41 | 13.5 | 2.5 | 10 |
| ZY580-2 1/2 | 63.50 | 94.0 | 97 | 82.55 | 8 | 54.5 | 41 | 13.5 | 2.5 | 10 |
ZY 70
適用范圍
溫度: -20~100℃
壓力: ≤0.5MPa0
線速度: ≤5m/sec
介質
油、水、一般腐蝕性液體
適用于微型清水泵與電泵
材料
動環(石墨/陶瓷/碳化硅/碳化鎢)
靜環(陶瓷/石墨/碳化硅/碳化鎢
輔助密封(丁腈橡膠/氟橡膠/三元乙丙橡膠)
彈簧及其它零件(不銹鋼)
材質請根據實際工況選用
ZY 103
適用范圍
溫度: -20~100℃
壓力: ≤0.5MPa0
線速度: ≤5m/sec
介質
油、水、一般腐蝕性液體
適用于微型清水泵與電泵
材料
動環(石墨/陶瓷/碳化硅/碳化鎢)
靜環(陶瓷/石墨/碳化硅/碳化鎢
輔助密封(丁腈橡膠/氟橡膠/三元乙丙橡膠)
彈簧及其它零件(不銹鋼)
材質請根據實際工況選用
ZY 104
適用范圍
溫度 :-20~100℃
壓力:≤0.7Mpa
線速度: ≤5m/sec
介質
油、水、一般腐蝕性液體
適用于各種離心泵、管道泵、工業泵
材料
動環[石墨/陶瓷(白/紅/黃)]
靜環[陶瓷(白/紅/黃)/石墨]
輔助密封(丁腈橡膠/氟橡膠/三元乙丙橡膠)
彈簧及其它零件(不銹鋼)
材質請根據實際工況選用
ZY 108
適用范圍
溫度:-20~1009
壓力:≤0.5MPa
線速度: ≤5m/sec
介質
油、水、一般腐蝕性液體
適用于各種抽水泵、攪拌泵等
材料
動環(石墨/陶瓷/碳化硅)
靜環(石墨/碳化硅)
輔助密封(丁腈橡膠/氟橡膠/三元乙丙橡膠)
彈簧及其它零件(不銹鋼)
材質請根據實際工況選用
